案例鑒賞：易北愛樂音樂廳
發布時間：2018 - 12 - 18

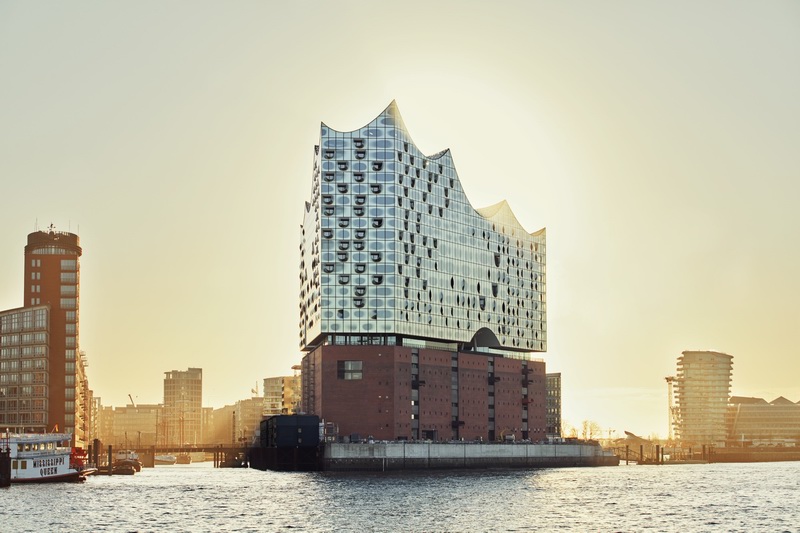

Elbphilharmonie
易北愛樂音樂廳
Hamburg · Germany
德國漢堡

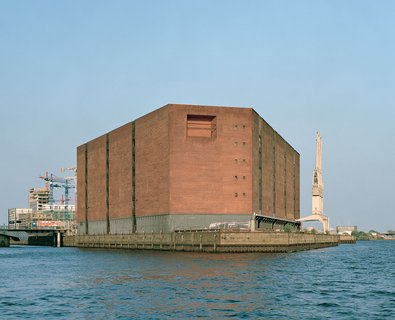

漢堡碼頭倉庫原貌
易北愛樂音樂廳原貌
易北愛樂音樂廳耗時10多年、耗資近9億歐元建設完成，包含了三個不同大小的音樂廳，其中最大的演奏廳無疑是易北愛樂音樂廳的核心所在，其底部運用了大量的特制彈簧，使其懸浮在整座音樂廳的內部，與建筑其余部分相對獨立。

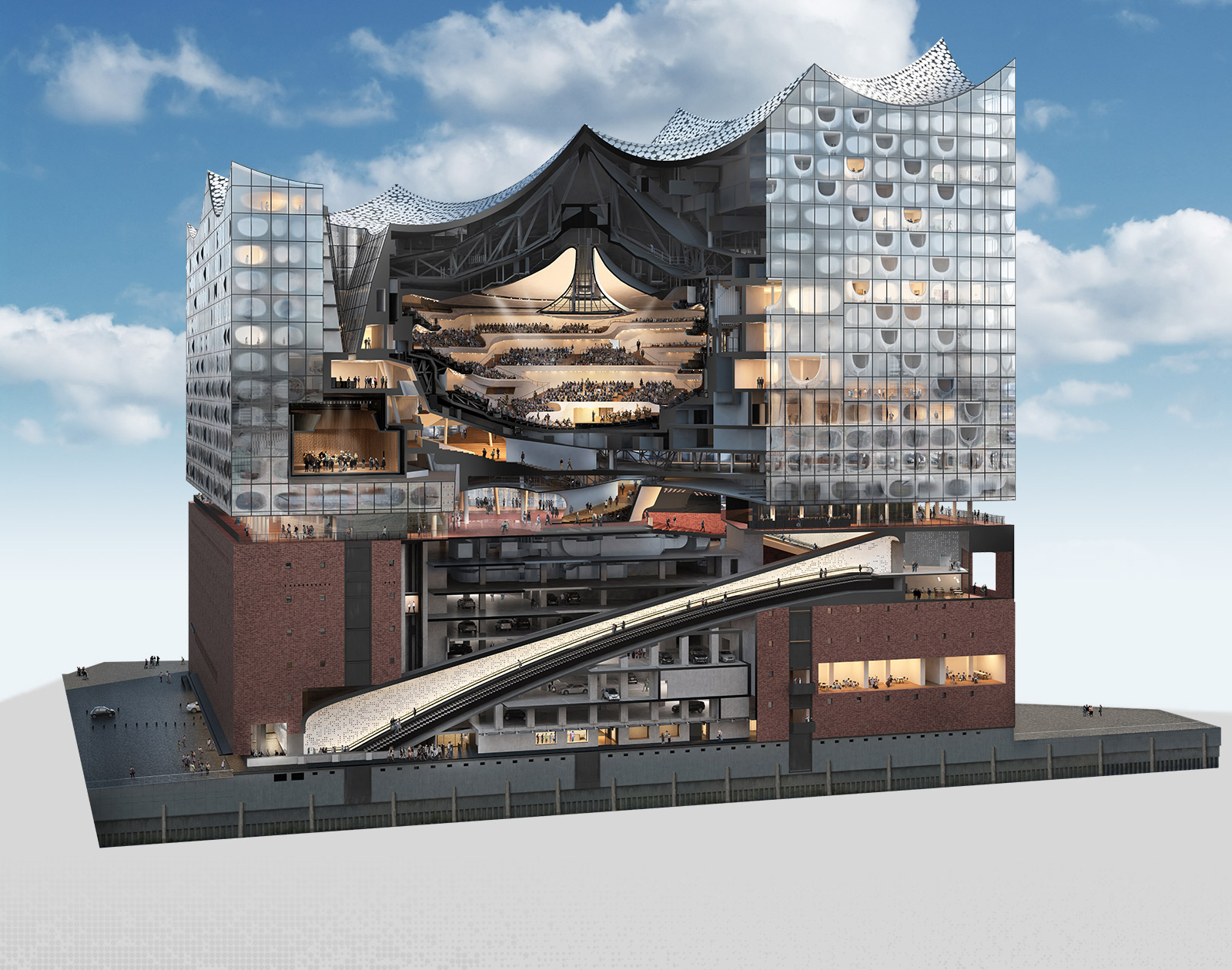

音樂廳內部結構示意圖
國際知名音效大師豐田泰久親自操刀進行聲學設計，以高科技石膏纖維板“白色皮膚”墻面確保以打造世界頂尖的音響效果和絕佳的視聽盛宴。
聲學設計大師豐田泰久在易北愛樂音樂廳
音樂廳內部建聲設計
“白色皮膚”墻面
這里繼承了自柏林愛樂音樂廳以來的現代音樂廳設計方案，將樂團成員置于大廳的中心，可以拉近演奏家、音樂家與觀眾的距離，錯落分布的包廂式觀眾席可以容納2150名觀眾。易北愛樂音樂廳已經成為德國文化的全新地標和現代音樂廳的建筑代表。

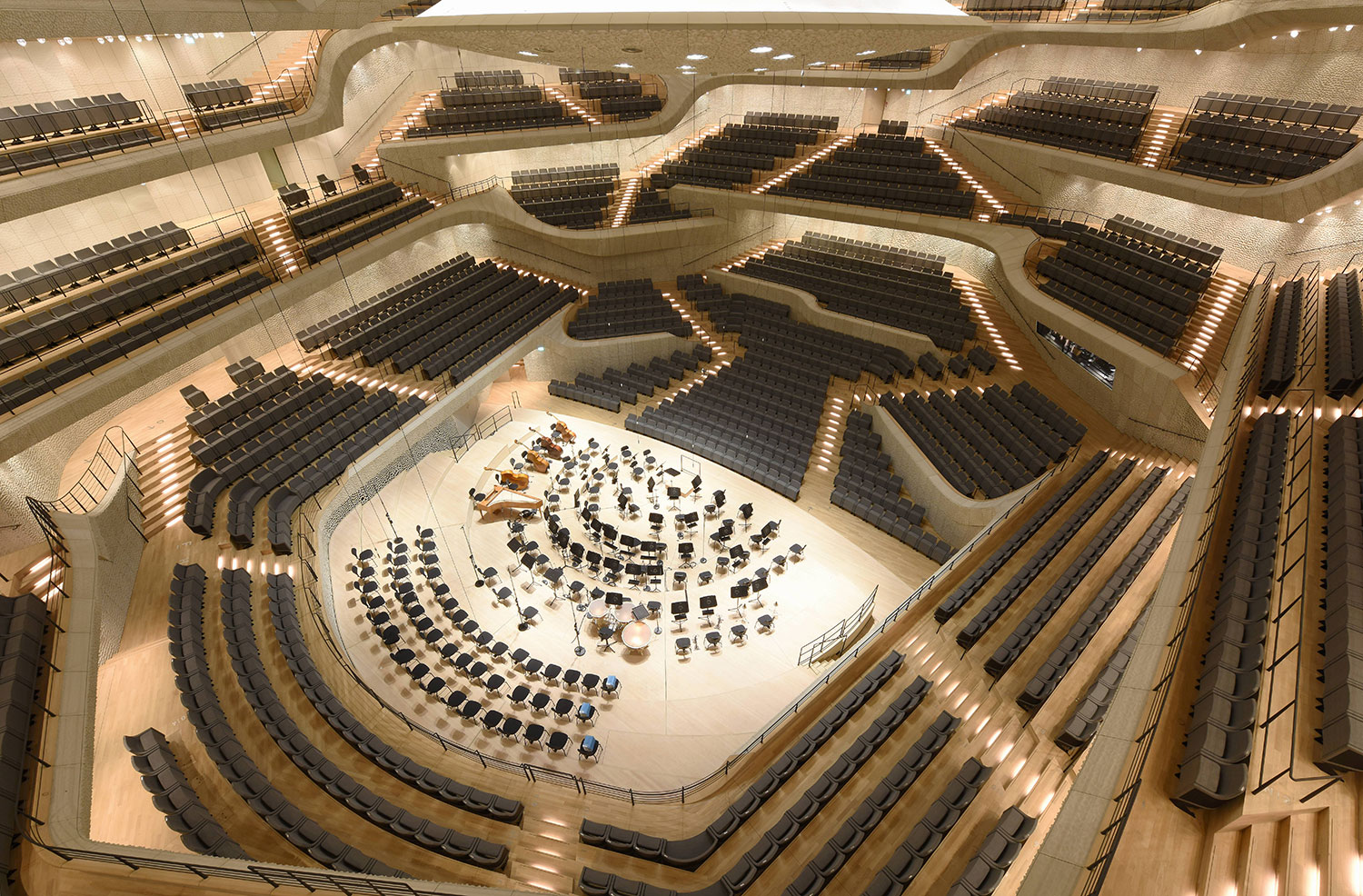

音樂廳內景
這個令人震撼的故事開始于在德國公共電視網絡上直播的2017年ECHO KLASSIK（德國“經典回聲“古典音樂頒獎典禮）。紐曼.米勒（Neumann & Müller）是德國活動技術服務商的領頭企業，此次負責了頒獎典禮的技術細節，提供廣播聲源。對于針對現場觀眾的擴聲系統，紐曼公司布置了幾個可以實現波束轉向控制的Kling&Freitag（K&F）VIDA L+C多用途智能數字陣列揚聲器來實現主觀眾區的準確覆蓋。演出時VIDA揚聲器用白色伸縮布覆蓋吊掛在環形桁架上，以滿足此次電視晚會節目不能造成視覺阻礙的高端要求。出席活動的易北愛樂音樂廳代表被現場聲的超凡體驗所深深震撼，頒獎典禮一結束就馬上開始了和Kling&Freitag（K&F）的直接合作。

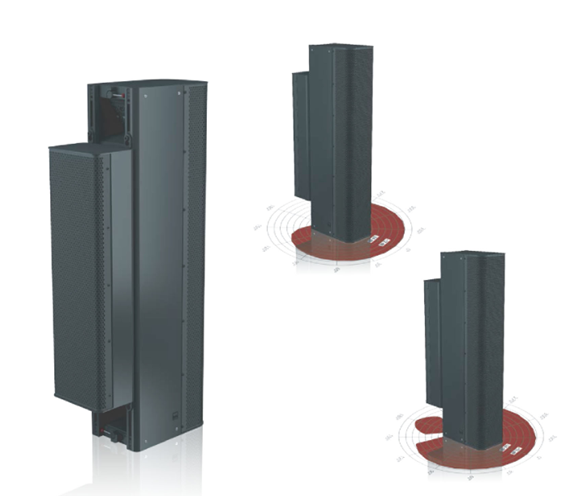

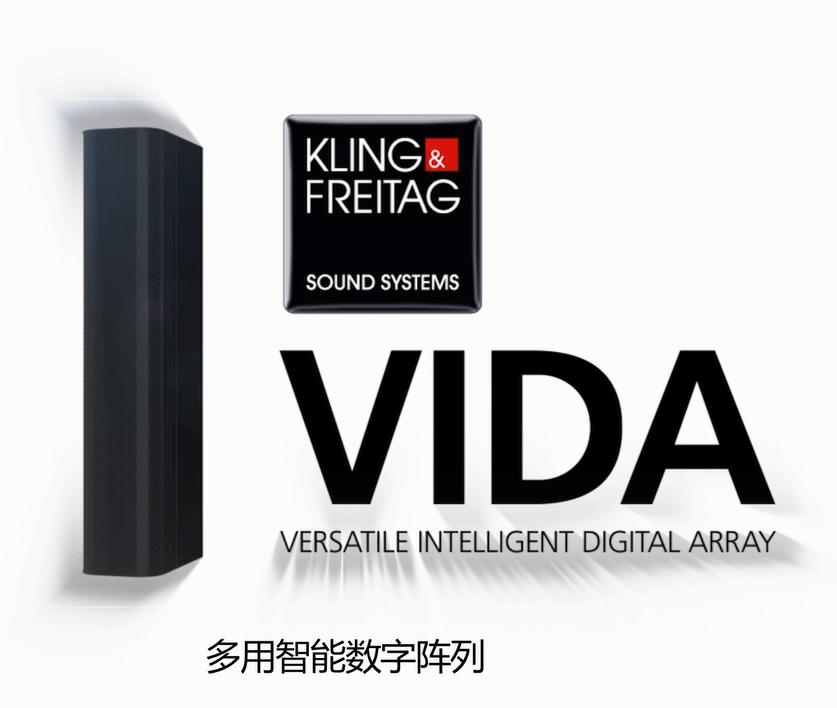

VIDAL+C
漢堡易北愛樂音樂廳當時正在極為仔細地慢慢尋找聲學表現優異的同類產品。在一個初步計劃階段后，紐曼公司和Kling&Freitag（K&F）合作在音樂廳做了一場VIDA產品的演示。
現場測試VIDA系統
演示展現了通過VIDA APP控制現場系統，低延時重現和調出預設配置的功能特點，來滿足易北音樂廳的多通途應用場合。改變覆蓋范圍和調音的功能，這樣系統就可以對人聲和音樂進行優化，可謂一個巨大的進步。易北愛樂音樂廳多達5層的觀眾區及復雜的建筑設計給擴聲系帶來的極大的挑戰，VIDA系統的統波束可控及波束分離的特性得以大顯身手，這使得整個系統可以完美的將聲音投射到需要投射的觀眾區域而不受建筑結構的干擾。當對比超過200個測量點有著幾乎完全相同的模擬結果，VIDA的模擬精確度被激賞。VIDA C心形指向模塊被用來增進低頻控制，可以讓系統有不一般的完整和音樂聲，同時也保持著良好的指向性。

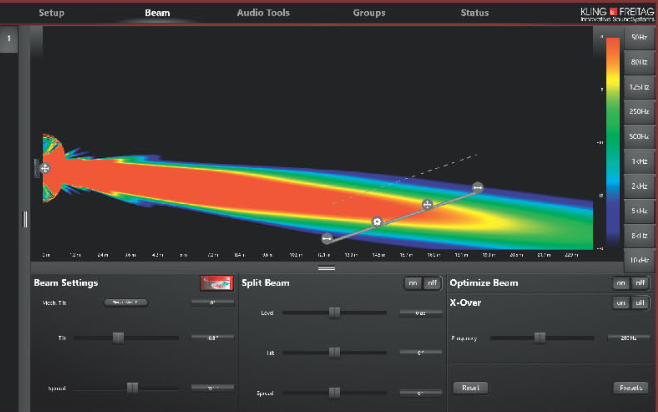

VIDA實時控制APP軟件

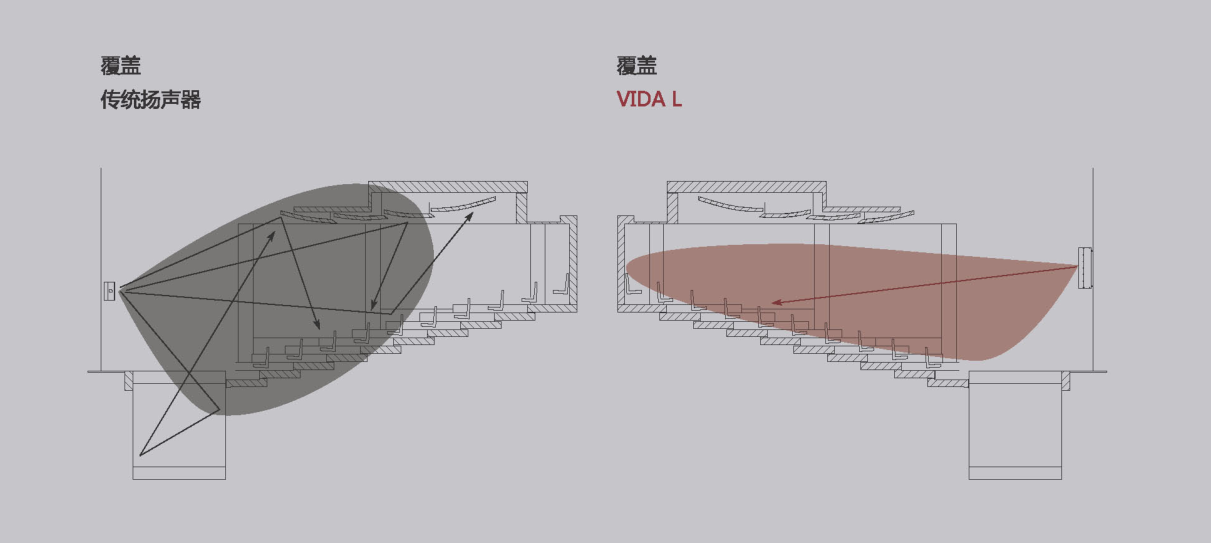

VIDA波束控制示意圖
歷史性時刻發生在2018年7月，經過最終的現場演出測試，確定了固定安裝系統的配置清單：18只VIDA L+C分為6組（每組為3只VIDA L+C垂直疊加組成）呈環形排列的方式安裝在一個可升降的圓形平臺上，這個直徑只有一米多的平臺升到最高處可以隱藏進天花板穹頂內一個 “塞子”形狀的反射結構中，所以這個系統只能采用非常緊湊小巧的揚聲器才可以安裝，傳統音箱和線陣列音箱都無法勝任。此外還在舞臺兩側采用隱藏的方式各安裝了兩只的VIDA L+C，用以覆蓋一層的觀眾區。

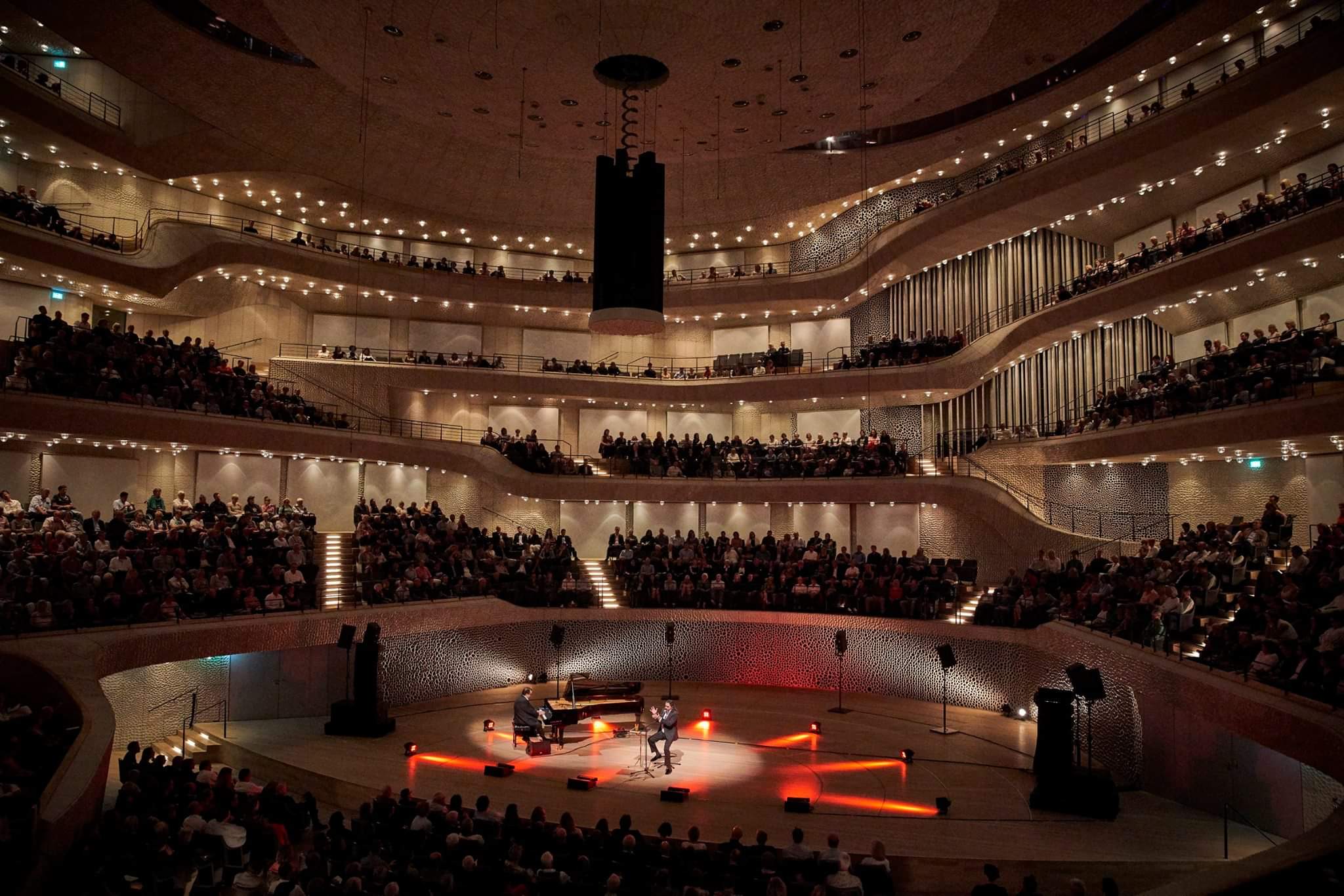

安裝完成的整體效果
舞臺兩側暗裝VIDA L+C的位置
整個系統的音質和安裝效果非常完美，同時大大豐富了音樂廳可以演出的音樂類型和形式，受到音樂廳負責人以及眾多音響專家的一致贊譽。
可以根據現場演出的具體需求使用或收起VIDA系統
推薦詞
我很愉悅地被新?lián)P聲器系統均勻和地道的聲音所驚訝到。在豐田泰久的極度精確和生動聲學設計中做到自然和豐富的重現，讓人耳目一新！ --Peter
Schneekloth
K&F VIDA是一個精確和有用的工具，極大滿足了我們?cè)诼曇粜阅芎桶惭b屬性方面的特殊要求。K&F還提供了EASE數據，我們可以創建實際的模擬并保證我們的規劃可在每個項目中實施。波束轉向和心形低頻控制和理論上定義的一致，而且保留了很好的音樂性。我們對于主廳中寬廣范圍的應用靈活性非常滿意。——Jonathan Hammoor易北愛樂音樂廳系統工程師
VIDA內部構造
