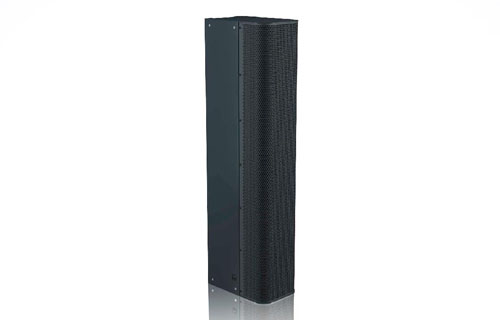

VIDA
VIDA是全頻兼容，模塊化三路線陣列揚聲器系統，配備48路DSP通道和48個D級功放（每個模塊一個）。每個模塊的揚聲器系統都同軸擺放。
非常簡潔的三路系統包含了一個6.5英寸的單元用來低頻范圍，一個3.5英寸的單元用來中頻范圍，還有一個1寸的覆蓋高頻范圍。每米總共32個高頻單元用在高頻上。因?yàn)楦哳l單元之間的距離刻意地被縮到很小，在沒有物理減少人為跡象的情況下我們達到了清晰的聲學輻射特點。這個大大改進了波束控制的品質。
其他特點諸如心形模塊，基本上補全了低頻還原，和傳統線陣列揚聲器的不足的尾部中低頻衰減。此系統可由多種源來控制。輸入信號可模擬、數字（AES/EBU），也可取代DANTE。在此系統中運用了特別的邏輯，可容納冗余的布線。對于電子波束的傾斜，用戶可以在兩種算法中切換，其中一個是基于FIR濾波器(FIR制造器)。
此外，也可做機械傾斜，可和電子傾斜結合起來使用。
應用場合
|
設計 |
有源三路同軸結構，帶波束指向轉向的高性能線性聲源 |
|
頻響 -10 dB |
65 Hz - 22 kHz '全頻模式' |
|
80 Hz - 22 kHz '低切模式' |
|
|
頻響 ±3 dB |
77 Hz - 21 kHz '全頻模式' |
|
115 Hz- 21 kHz '低切模式' |
|
|
水平覆蓋角度 |
90度標稱（垂直運用） |
|
垂直覆蓋角度 |
+/- 45間自由可調節 |
|
最大聲壓級（1米） |
135 dB |
|
單元 |
32個1寸穹形高音單元 |
|
12個3.5寸中高頻單元 |
|
|
6個6.5寸中低頻單元 |
|
|
功率輸出 |
2 X 400W 額定/4Ω |
|
額定輸入功率 |
520W |
|
最大功率消耗 |
2.350W |
|
輔助輸出 |
標稱+ 6 dBu |
|
模擬輸出 |
全尺寸 + 18 dBu |
|
連接 |
1 模擬輸入(XLR) |
|
1 AES/EBU輸入(XLR) |
|
|
1 VIDA BUS 輸入(以太網) |
|
|
1 PowerCon True 1 |
|
|
1 Analog Link (XLR) |
|
|
1 AES/EBU Link (XLR) |
|
|
|
支持AES67 |
|
2 Dante 遙控 (主要/次要) |
|
|
1 輔助輸出 (XLR) |
|
|
1 功放輸出 (speakON) |
|
|
1 VIDA BUS 總線輸出 (以太網) |
|
|
GPIOs (鳳凰頭) |
|
|
機械傾斜 |
單線和雙線懸掛皆可，也可帶上VIDA C懸掛 |
|
廂體 |
帶內部隱藏安裝機制的沖壓鋁外體，背部有導軌和凹槽用來安裝VIDA C，吊掛 |
|
機制通過背部操作桿保險/釋放，耐用粉末黑色涂層，接口和輸出端口朝下斜角， |
|
|
抗彈鋼網罩帶有黑色吸音棉 |
|
|
尺寸（高、寬、深） |
1075 x 210 x 341 mm 1075 x 210 x 480 mm ( VIDA L 帶有 VIDA C) |
|
重量 |
48,2 kg |
|
61,8 kg (VIDA L 帶 VIDA C) |
|
|
顏色 |
黑色(RAL 9005) |
|
RAL 特殊顏色 |
|

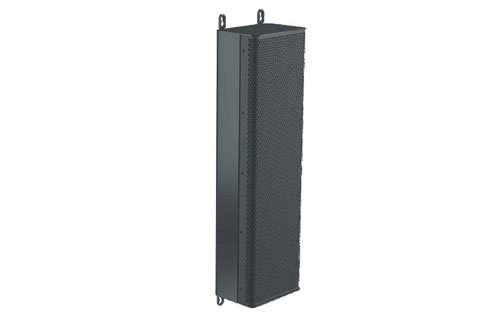

設計 |
無源一路低音反射系統。附加在K&F VIDA L 上 |
|
頻響 -10 dB |
57 Hz - 350 kHz |
|
頻響 ±3 dB |
65 Hz - 240 kHz |
|
水平覆蓋角度 |
心形，超心形球體（低音推進、電子可選擇） |
|
垂直覆蓋角度 |
+/- 45間自由可調節 |
|
最大聲壓級（1米） |
135 dB |
|
單元 |
4個6.5寸中低頻單元 |
|
功率輸出 |
2 X 400W 額定/4Ω |
|
額定輸入功率 |
520W |
|
最大功率消耗 |
2.350W |
|
輔助輸出 |
標稱+ 6 dBu |
|
模擬輸入 |
滿刻度 + 18 dBu |
|
連接 |
1個四芯speakON接頭 |
|
機械傾斜 |
單線和雙線懸掛皆可，也可帶上VIDA C懸掛 |
|
廂體 |
帶內部隱藏安裝機制的沖壓鋁外體，背部有導軌和凹槽用來安裝VIDA C，吊掛 |
|
機制通過背部操作桿保險/釋放，耐用粉末黑色涂層，接口和輸出端口朝下斜角， |
|
|
抗彈鋼網罩帶有黑色吸音棉 |
|
|
尺寸（高、寬、深） |
749 x 210 x 150 mm |
|
重量 |
13.6kg |
|
顏色 |
黑色(RAL 9005) |
|
RAL 特殊顏色 |
|
設計 |
有源兩分頻同軸音柱，帶電子波束轉向 |
| 控制 | 每個單元都有自己的功放和DSP通道 |
|
頻響 -10 dB |
95 Hz - 22 kHz |
|
頻響 ±3 dB |
125 Hz - 21 kHz |
|
水平覆蓋角度 |
90度標稱 |
|
垂直覆蓋角度 |
覆蓋角度可調節到最高90° 波束轉向角度+/- 45° |
|
最大聲壓級（1米） |
131 dB |
|
單元 |
16 x 1 " dome tweeter |
|
8 x 4 " low-mid chassis |
|
| 輸入/輸出 | DANTE? (主/備) / 遠程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (鳳凰頭, 9針) |
|
Analog Input (鳳凰頭, 9針) |
|
|
|
GPIO (鳳凰頭, 15針) |
|
|
AUX OUT (鳳凰頭, 9針) |
| 輔助輸出 |
可控的DSP輸出，比如對于低頻擴展，標稱 +6 dBu |
| 模擬輸入 |
全尺寸 +18 dBu |
| 寬電源 |
100 V – 240 V AC, 50/60 Hz |
| 額定輸入功率 | 185 W |
| 最大功率消耗 |
450 W |
| 箱體 |
鑄鋁外殼、黑色重型粉末涂料，磨砂鋼網罩帶黑色聲學海綿，隱藏式連接面板 |
| 尺寸 | 1083 x 150 x 133 mm |
| 重量 | 17kg |
| 顏色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊顏色 |
|
設計 |
有源兩分頻同軸音柱，帶電子波束轉向 |
| 控制 | 每個單元都有自己的功放和DSP通道 |
|
頻響 -10 dB |
95 Hz - 22 kHz |
|
頻響 ±3 dB |
125 Hz - 21 kHz |
|
水平覆蓋角度 |
90度標稱 |
|
垂直覆蓋角度 |
覆蓋角度可調節到最高90° 波束轉向角度+/- 45° |
|
最大聲壓級（1米） |
131 dB |
|
單元 |
32 x 1 " dome tweeter |
|
8 x 4 " low-mid chassis |
|
| 輸入/輸出 | DANTE? (主/備) / 遠程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (鳳凰頭, 9針) |
|
Analog Input (鳳凰頭, 9針) |
|
|
|
GPIO (鳳凰頭, 15針) |
|
|
AUX OUT (鳳凰頭, 9針) |
| 輔助輸出 |
可控的DSP輸出，比如對于低頻擴展，標稱 +6 dBu |
| 模擬輸入 |
全尺寸 +18 dBu |
| 寬電源 |
100 V – 240 V AC, 50/60 Hz |
| 額定輸入功率 | 240 W |
| 最大功率消耗 |
585
W |
| 箱體 |
鑄鋁外殼、黑色重型粉末涂料，磨砂鋼網罩帶黑色聲學海綿，隱藏式連接面板 |
| 尺寸 | 1083 x 150 x 133 mm |
| 重量 | 17 kg |
| 顏色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊顏色 |
|

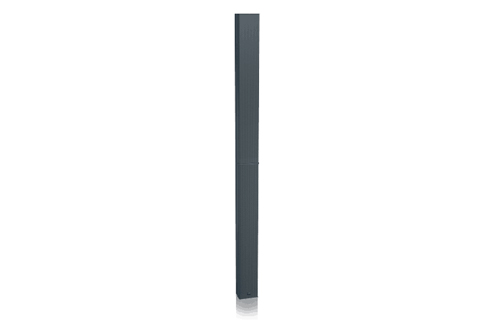

設計 |
有源兩分頻同軸音柱，帶電子波束轉向 |
| 控制 | 每個單元都有自己的功放和DSP通道 |
|
頻響 -10 dB |
95 Hz - 22 kHz |
|
頻響 ±3 dB |
125 Hz - 21 kHz |
|
水平覆蓋角度 |
90度標稱 |
|
垂直覆蓋角度 |
覆蓋角度可調節到最高90° 波束轉向角度+/- 45° |
|
最大聲壓級（1米） |
133 dB |
|
單元 |
32 x 1 " dome tweeter |
|
16 x 4 " low-mid chassis |
|
| 輸入/輸出 | DANTE? (主/備) / 遠程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (鳳凰頭, 9針) |
|
Analog Input (鳳凰頭, 9針) |
|
|
|
GPIO (鳳凰頭, 15針) |
|
|
AUX OUT (鳳凰頭, 9針) |
| 輔助輸出 |
可控的DSP輸出，比如對于低頻擴展，標稱 +6 dBu |
| 模擬輸入 |
全尺寸 +18 dBu |
| 寬電源 |
100 V – 240 V AC, 50/60 Hz |
| 額定輸入功率 | 305 W |
| 最大功率消耗 |
700 W |
| 箱體 |
鑄鋁外殼、黑色重型粉末涂料，磨砂鋼網罩帶黑色聲學海綿，隱藏式連接面板 |
| 尺寸 | 2166 x 150 x 133 mm |
| 重量 | 30 kg |
| 顏色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊顏色 |
|

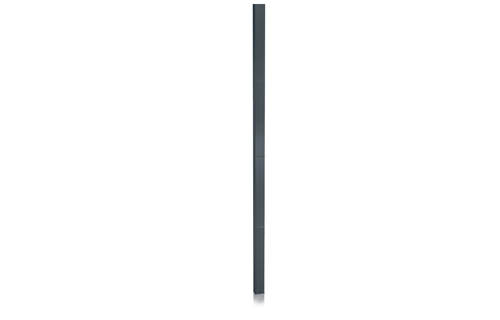

設計 |
有源兩分頻同軸音柱，帶電子波束轉向 |
| 控制 | 每個單元都有自己的功放和DSP通道 |
|
頻響 -10 dB |
95 Hz - 22 kHz |
|
頻響 ±3 dB |
125 Hz - 21 kHz |
|
水平覆蓋角度 |
90度標稱 |
|
垂直覆蓋角度 |
覆蓋角度可調節到最高90° 波束轉向角度+/- 45° |
|
最大聲壓級（1米） |
133 dB |
|
單元 |
32 x 1 " dome tweeter |
|
16 x 4 " low-mid chassis |
|
| 輸入/輸出 | DANTE? (主/備) / 遠程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (鳳凰頭, 9針) |
|
Analog Input (鳳凰頭, 9針) |
|
|
|
GPIO (鳳凰頭, 15針) |
|
|
AUX OUT (鳳凰頭, 9針) |
| 輔助輸出 |
可控的DSP輸出，比如對于低頻擴展，標稱 +6 dBu |
| 模擬輸入 |
全尺寸 +18 dBu |
| 寬電源 |
100 V – 240 V AC, 50/60 Hz |
| 額定輸入功率 | 305 W |
| 最大功率消耗 |
700 W |
| 箱體 |
鑄鋁外殼、黑色重型粉末涂料，磨砂鋼網罩帶黑色聲學海綿，隱藏式連接面板 |
| 尺寸 | 2166 x 150 x 133 mm |
| 重量 | 30 kg |
| 顏色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊顏色 |
