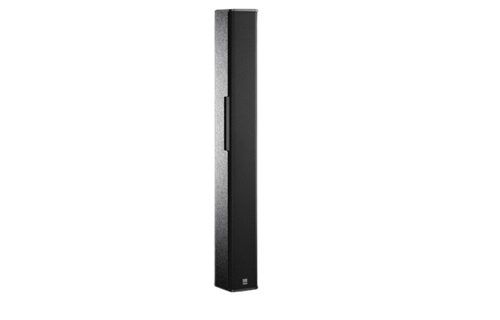

PIA M
智能陣列揚聲器2.0
憑借突破性的PIA M，我們?cè)诋a(chǎn)品組合中添加了一個新的智能陣列揚聲器。在開發過程中，我們決定徹底重新思考在聲學要求高的環境中需要什么，以及我們的解決方案可能是什么樣子，而不考慮以前做過什么。我們想出了一些非常有趣的主意。
適合各種應用需求……
我們的工程師們想出了一個真正的多用途揚聲器。PIA M旨在無縫集成到高要求的體系結構中。設計簡單，不引人注目，但非常美麗。作為K&F家族的一員，不用說音質一定很棒。這是三分頻設計，被動分頻器僅需要我們的K&F系統放大器（PLM、D和IPX系列）的一個通道驅動，并且有許多用于安裝和租賃應用的智能安裝解決方案。
低頻部分可在“低音反射模式”和“心形模式”之間切換。外形雖然纖細，但是為了保證能夠提供優良的聲音品質PIA M采用了三分頻無源設計,4只4英寸低音單元可用作低音反射或者心形指向模式使用，2只4英寸中音單元位于心形腔中，4只0.7英寸高音壓縮驅動單元位于一個設計獨特的自適應J型可調高音陣列上，這樣就有可能在整個觀眾區中獲得均勻的覆蓋，而不會在安裝位置或高度上產生任何妥協。使用PIA M，幾乎可以為所有應用場合提供很好的解決方案。智能設計使其適用于要求苛刻的建筑或高端現場演出。K&F PIA M–每個音頻工程師的優良工具。
概述：
3分頻無源大功率柱式揚聲器
具有自適應J形的可調高音揚聲器陣列（正在申請專利）
投射距離達25米，從1米起均勻覆蓋
水平覆蓋角度（h x v）100°x垂直覆蓋角度（可調）5°-25°
低音反射模式可提供高達85 Hz的低頻下限
心形模式，可提供>10 dB的向后衰減
最大聲壓級132 dB SPL
簡潔優雅的設計

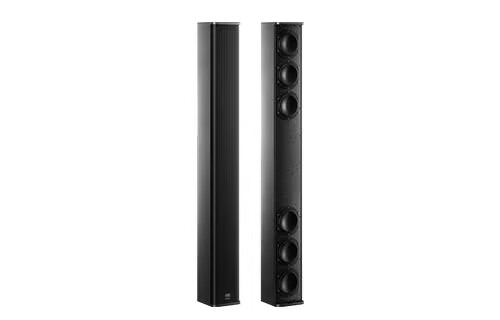

K&F PIA LFX高性能低頻陣列
K&F PIA LFX是一款適用于流動和安裝應用的高性能低頻陣列,其設計非常注重簡潔而高品質 的外觀。尺寸與PIA M的尺寸相同，因此可以共用支架等附件。
PIA LFX可直接安裝在任何M20底板或帶有M20螺紋的超低頻揚聲器上。現在可以使用連接器將PIA M安裝在其上，形成一條高度略超過2.40米的纖細優雅的陣列。側面的插圖顯示了組合的打開和關閉。
PIA LFX配備了六個4’’高性能低音單元，分為兩個單獨的箱體，以實現最大的低頻性能，這種設計使PIA LFX 的低頻下限擴展到略高于50Hz，同時保持PIA M最大聲壓級132 dB，這意味著許多應用場景不需要額外的超低頻揚聲器也可以達到理想的效果。
應用場合
|
設計 |
無源3路系統，1路有源均衡 |
|
系統搭配 |
K&F PLM+ 系列, K&F D系列, K&F IPX系列 |
|
頻率響應±10 dB |
76 Hz–23 kHz 低音反射FR模式 85Hz–23 kHz 低音反射LCut模式 112 Hz–23 kHz心形FR模式 130Hz–22 kHz心形LCut模式 |
|
頻率響應±3 dB |
97 Hz–22 kHz 低音反射FR模式 125 Hz–22 kHz 低音反射 LCut模式 172 Hz–22 kHz心形FR模式 184 Hz–22 kHz心形LCut模式 |
|
標稱覆蓋角（H x V） |
100°x 5°-25°（不對稱，可調） |
|
標稱功率 |
150W |
|
節目功率 |
325W |
|
峰值功率 |
650W |
|
最大聲壓級（最大 10%THD時的峰值） |
132 dB聲壓級 |
|
標稱阻抗 |
8Ω |
|
揚聲器/通道 |
每通道3個 |
|
單元 |
4 x 0.75’’垂直可調的壓縮驅動器 心形室中的2 x 4’’中頻驅動器 可調低音反射/心形 4 x 4’’低頻驅動器 |
|
連接 |
SpeakON NL4（1+/1-）/Phoenix連接器 |
|
附件 |
樺木多層板，具有RAL 9005（黑色）或RAL 9010（白色）的高耐磨飾面，底座和蓋子上有2個M8螺紋插件，用于連接三腳架適配器、電視插口或壁掛式嵌入式安裝支架，背面有4個M8螺紋插件，用于安裝卡箍適配器、后嵌入式speakON和Phoenix連接器，不透明鋼格柵，帶有黑色隔音泡沫，可調高音揚聲器陣列，可切換低音反射或心形調諧 |
|
尺寸（寬x高x深） |
124 x 1190 x 144 mm |
|
重量 |
11.8千克 |
|
顏色 |
RAL 9005（黑色） RAL 9010（白色） RAL特殊顏色 |
|
選配 |
'100 V'50/100/150 VA環形變壓器 墻壁掛架 |
設計
單向主動均衡
配套使用設備
K&F PLM+系列,K&F D-系列,K&F IPX
1200 和 IPX 2400
頻率響應±10 dB
52Hz-240 Hz
頻率響應±3 dB
65 Hz-160 Hz
標稱功率
100W
節目功率
200W
標稱阻抗
8Ω
揚聲器/通道
3 每通道
驅動器
6*4’’低頻反射驅動器
接口
speakON NL4(1+/1-)//Phoenix連接器
箱體
RAL 9005（ 黑色）或RAL 9010（白色）具有高耐磨表面的樺木箱體，底座和蓋子上有2個M10螺紋插口，用于連接三腳架適配器，墻壁安裝的TV接頭或嵌入式安裝支架，背面的4個M10螺紋插口，用于安裝夾具適配器，后部嵌入式speakON和Phoenix連接器，帶黑色聲學泡沫的不透明鋼格架。
尺寸（寬x高x深）
139 x 1196 x 168 mm
顏色
RAL 9005（黑色）
RAL 9010（白色）
RAL定制顏色
K&F PIA M 配件
K&F PIA M 壁掛式
您可以使用壁掛支架將揚聲器垂直安裝到墻上。包括特殊的頂板和底板，取代相應的 PIA M 標準組件，可實現 180° 的無縫旋轉。
K&F PIA M 桁架適配器套件
允許將 PIA M 揚聲器垂直安裝到直徑為 48 mm – 51 mm （1.9“ –2”） 的桁架或管道上。
K&F PIA M 立式套筒 M10 x 30（包括安裝材料）
允許將 PIA M 安裝到揚聲器支架上。
K&F PIA M M10×35 吊環螺栓
用于懸掛 PIA M 并用作安全孔眼。顏色：銀色
K&F PIA M 電視插口（45 mm /
1/<>“;包括安裝材料）
允許將揚聲器安裝到接受電視插口的合適配件上（例如，K&F TV-插口夾）。顏色：銀
K&F PIA M TV-插口夾
適用于直徑在 30 mm – 50 mm （1.18“ – 1.97”） 之間的管道;50公斤負載（最大）。與K&F
45毫米電視插口結合使用，用于懸掛。
包括：2 x 頂部/底座位置，用于壁掛式使用;2 x 帶鑰匙孔的緊固支架;2 x
M10×50 埋頭螺釘
不適合天花板安裝或水平使用！顏色：黑色，白色;RAL 應要求提供
包括：2 x 半耦合器，包括M12彈簧墊圈、墊圈、螺母和翼形螺母;2 x 墊片
包括： 1 x 立袖壯舉。M10×30螺紋;1 x Locktix® 墊圈，包括橡膠定心盤（未顯示）
顏色： 黑色
請記?。覓?/span> PIA 揚聲器需要兩個 M10×35 吊環螺栓;這是因?yàn)槌鲇诎踩紤]，您需要將揚聲器固定在第二個吊環螺栓上。
色 包括：1 x 電視插口壯舉。M10×45螺紋;1 x Locktix® 墊圈，包括定心 O 形圈（未顯示）
請記住！要將 PIA 揚聲器安裝到電視插口上，您還需要一個額外的 M10×35 吊環螺栓，用于將揚聲器固定到其上。
顏色： 黑色
